Victron Lynx Distributor - virtakisko sulakkeilla (M10)

Victron Energyn Lynx Distributor on modulaarinen tasavirtakisko, joka on osa Lynx-virranjakelujärjestelmää. Kiskossa on paikat neljälle tasavirtasulakkeelle ja lisäksi miinuskisko neljälle johtimelle. Järjestelmän virtojen jakelu onnistuu siis parhaimmillaan vain yhdellä laitteella.

Tämä kisko tarkkailee jatkuvasti jokaisen yksittäisen sulakkeen tilaa ja ilmoittaa siitä etupuolella olevien valaistujen LEDien kautta. Se saa virtansa mukana toimitetusta 40 cm pitkästä RJ10-kaapelista, ja se voidaan liittää Lynx Smart BMS 500:een tai Lynx Smart BMS 1000:een. Huomaa että ilman Lynx Smart-laitetta sulakevalvonta ei toimi, laite toimii tällöin vain tavanomaisena sulakkeellisena virtakiskona. Lisäseurantaa ja viestintää varten voit helposti liittää Cerbo GX:n, CCGX:n tai Venus GX:n. Jopa 4 kytkettyä Lynx-jakelijaa voidaan valvoa yhdellä GX-laitteella.

Tärkeä huomautus: Huomaa, että pulttikoko M10 viittaa kiskoliitäntöihin, joihin virransyöttö kytketään. Sulakkeiden ja johtojen liitännät on kuitenkin aina pulttikokoa M8.

Tietoja Lynx virtakiskosta

• Tuetut järjestelmäjännitteet: 12, 24 ja 48 V
• 1 virran merkkivalo
• 4 LEDiä sulakkeiden tilan ilmaisemiseksi
• Käänteisen napaisuuden suojaus
• Sulakkeen tunnistus
• Sulaketyyppi: MEGA-sulake (ei sisälly toimitukseen)
• Kotelon materiaali: ABS
• Sovelluksen käyttö mahdollista (lisävarusteilla)

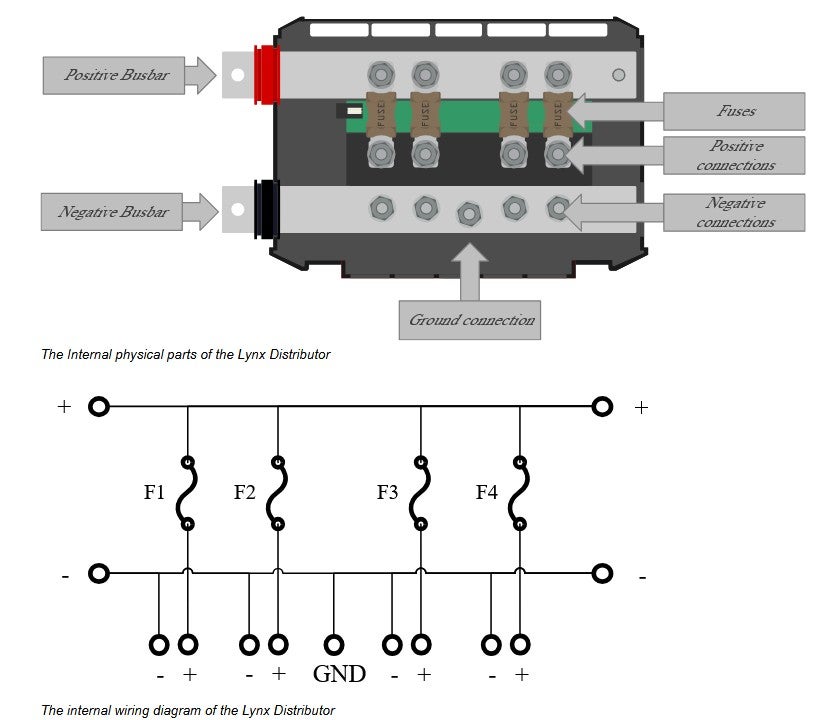

• Yksi positiivinen ja yksi negatiivinen virtakisko
• Positiivinen virtakisko: 4 sulakeliitäntää sulakevalvonnalla
• Negatiivinen virtakisko: 4 liitintä ja yksi maadoitus

Sulakkeen tunnistus

Virtakisko tarkkailee tarkasti jokaista sulaketta ja havaitsee, milloin se on palanut. Jos sulake palaa, punainen sulake-LED aktivoituu, virran merkkivalo muuttuu punaiseksi ja samalla lähetetään hälytysviesti liitettyyn Lynx Smart BMS:ään. Sulakkeiden tunnistus on mahdollista kaikille akun puolen sulakkeille sekä kuorma- tai latauspuolella.

Käyttöohjekirja - EN

Tekniset tiedot

• Jännitealue: 9-60V DC
• Nimellisvirta: 1000A DC jatkuva virta
• Max. virrankulutus: 100 mA (kun kaikki LEDit palavat) Virtalähde Lynx Shunt VE.Canin tai Lynx Smart BMS 500:n tai Lynx Smart BMS 1000:n kautta
• Liitäntä: 40 cm RJ10 kaapeli
• Suojausluokka: IP22
• Käyttölämpötila-alue: -40°C - +60°C
• Säilytyslämpötila-alue: -40°C -2.0°C
• Säilytyslämpötila-alue: -40
• 170 x 80 mm
• Toimituksen sisältö: 1 x Victron Lynx Distributor (M10) 1 x 40 cm RJ10 kaapeli
