1700Wp, 500Ah/24V, Victron Easysolar 230V mökkisähköpaketti

Tämä helppokäyttöinen ja helposti asennettava järjestelmäpaketti sinulle kun arvostat selkeää järjestelmää, laatua ja monipuolisuutta jota yhdistelmälaitteet tarjoavat. Syväpurkausta kestävällä AGM akustolla varustettu aurinkosähköpaketti suuremman puoleisiin järjestelmiin, joissa tarvitaan 230V vaihtovirtaa (ja mahdollisesti 24V laitteita). Tämä paketti mahdollistaa esimerkiksi 230V jääkaappipakastimen käyttämisen keväästä syksyyn, läppärien ja sähkötyökalujen lataukset, valaistuksen, mobiililaitteiden latauksen, vesipumpun käytön. Virtaa riittää myös esimerkiksi induktiokeittolevyyn, vedenkeittimeen, imuriin. Aurinkoisella kelillä paketilla on mahdollista käyttää useampaa kylmälaitetta.

Järjestelmän mitoitettu vuorokausikulutus jatkuvassa käytössä on n. 2,4 kWh maalis-syyskuun mökkeilykaudella. Akkujännite on 24V ja mukana toimitetaan yhdistelmälaite joka sisältää siniaaltoinvertterin, jolla tuotat ja käytät useimpia 230VAC laitteita.

Kytkennät on suoraviivaisia ja siistejä tehdä, kun tarvitset vain yhden laitteen, sen sijaan että sinulla olisi lataussäädin ja invertteri erikseen. Lisäksi hybridi-invertteri mahdollistaa esimerkiksi aggregaatin käytön AC-kuormien syöttöön sekä akkujen lataamisen verkkovirralla. Victronin Easysolar yhdistelmälaite tarjoaa erittäin monipuoliset toiminnot, erinomaisen laajennettavuuden ja lisäksi sisäisen GX-laitteen avulla järjestelmän etähallinta onnistuu mistä vain.

• 4x kustannustehokkaita ja pitkäikäisiä 410 Wp Astronergy yksikidepaneeleja, jotka on mahdollista kytkeä Victron Easysolariin Y-haarottimella rinnan kahteen ryhmään, jolloin jännite pysyy alle 120V:n.
• 4x PowerXon 250Ah AGM-lyijyakku, käytettävissä oleva energiasisältö yhteensä 6,0 kWh! Kytketään kaksi sarjaan ja rinnan
• Mitoituskulutus jatkuvassa käytössä 2,4 kWh vuorokaudessa.
• Valmiiksikootut kaapelit, kytkimet, sulakkeet ja akkumonitori akun tilan luotettavaan seurantaan

• 24V järjestelmäjännite
• Laadukas ja monipuolinen Victron Easysolar II GX 3000VA , jossa samoissa kuorissa 70A lataussäädin, 70A laturi, invertteri, kuormanvaihtokytkin sekä sisäinen GX viestintäkeskus! Mahdollistaa myös akuston lataamisen aggregaatilla.

Onko tarkoituksenasi hankkia aurinkopaneelit mökille?

Huom! Suurissa lataussäätimissä ei ole 24V kuormaporttia, joten 24V/12V sähkölaitteiden kanssa suosittelemme käyttämään lisävalintana saatavaa DC asennussarja A:ta. Jännitteen alentaminen 12V tasolle on puolestaan mahdollista erikseen myytävien Victronin Orion 20A 24V->12V muuntajan ja DC asennusarja B:n avulla. Nykyisin kuitenkin suuri osa DC-laitteista toimii molemmilla 12V/24V jännitetasoilla.

Ota yhteyttä asiakaspalveluumme halutessasi tarkempaa suunnittelua tai räätälöintiä.

Valitse optioista sopivat kiinnikkeet aurinkopaneelille, lataussäätimen näyttö, sopiva määrä aurinkopaneelikaapelia, tai jännitteenalentaja.

1700 Wp aurinkosähköjärjestelmä Victron EasySolar hybridi-invertterillä, 24V

Paketin suunnittelussa on huomioitu pitkä kokemus off-grid järjestelmistä ja pakettiin on valikoitu kaikki tarpeelliset tarvikkeet aurinkopaneelin, akuston ja invertterin väliltä. Suunnittelussa on huomioitu käytettävyys, talvisäilytys, elinkaarikustannukset ja toimintavarmuus, samaan aikaan pyrkien pitämään hankintakustannuksen edullisena. Esimerkiksi akkukapasiteettia on pienennetty lisäämällä aurinkopaneelituotantoa, aurinkopaneelien ollessa pitkäikäisempiä ja edullisia komponentteja.

Huomaathan kuitenkin että paketti ei sisällä esimerkiksi sulaketaulua tai pistorasioiden kaapelointia, sillä näiden tarvikkeiden tarve on aina hyvin tapauskohtaista ja vaatii yksityiskohtaisempaa suunnittelua. 230V sähkökytkennät on jätettävä sähköalan ammattilaisen tehtäväksi.

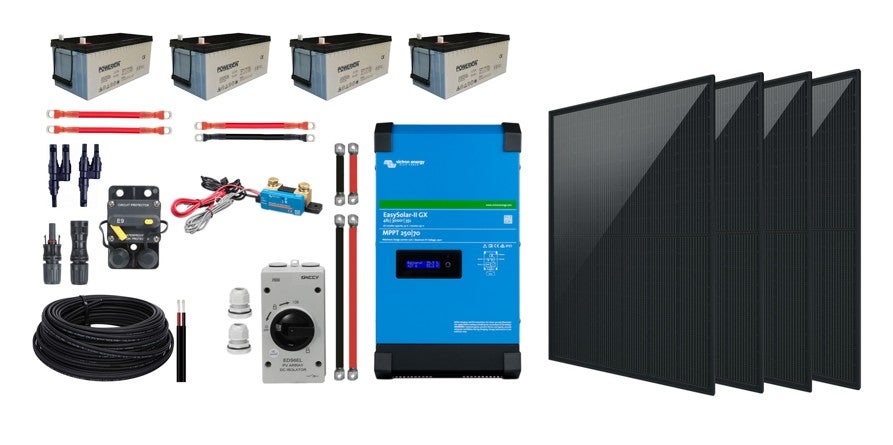

Paketin sisältö:

• Victron 3000VA EasySolar II GX 24V
• 4x 425 Wp Astronergy yksikidepaneeli, mustaraaminen
• 4x 250Ah/100h PowerXon AGM-akku

• Invertterin kaapelisarja, 50mm2, 2m + Automaattisulake 150A

• 2x Sarjaankytkentäkaapeli 30cm 25mm²
• Rinnakkainkytkentäkaapelit 55cm 25mm²

• 4x MC4-liitinpari 30A
• 1x MC4-liitinpari 50A, asennettu kaapeliin
• Y-haaroituspari

• Victron SmartShunt akkumonitori + 1,8m VE.Direct kaapelia

• Turvakytkin 1500VDC 55A, Slocable
• Naulakiinnike, 2x6mm² kaapelille 50kpl valkoinen
• Käyttö- ja asennusohjeet

Paketin lisätarvikkeet alasvetovalikoista:

• Valitse tarvitsemasi määrä aurinkopaneelikaapelia 2x6mm² alasvetovalikosta
• Asennussarja A, DC kuormille (Jos käyttöösi tulee DC-kuormia, esim. valot jne., niin asennusarjan avulla saat ne kytkettyä akustoon omaksi osioksi)

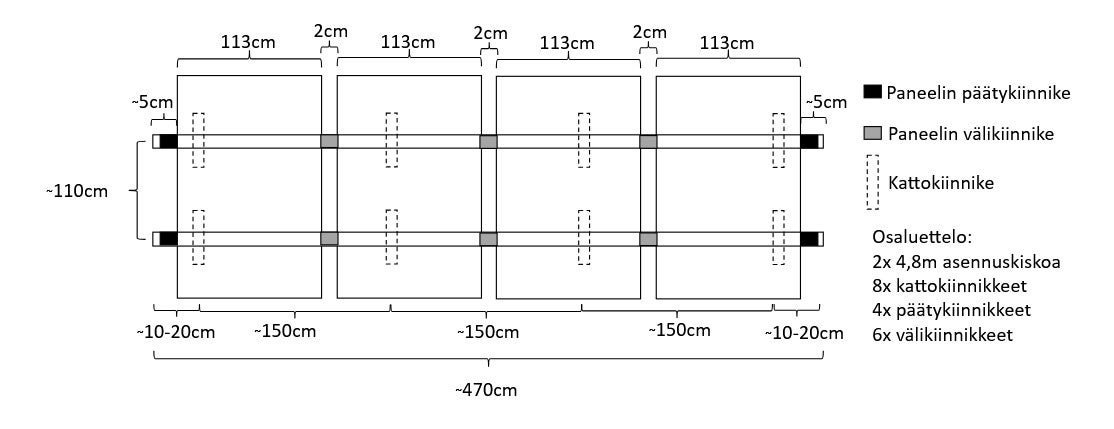

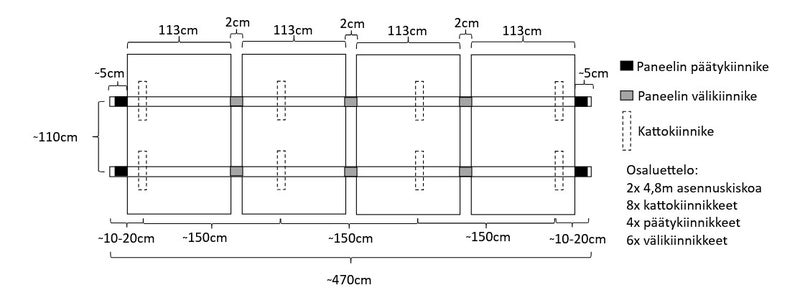

• Aurinkopaneelin asennustelineet. Valmis kiinnikesarja katolle sisältää tarvittavan määrän alumiinikiskoa, kattotyyppikohtaisia kattokiinnikkeitä sekä paneelikiinnikkeet. Vaihtoehtona on myös maa-asennusteline.

Paketti ei sisällä:

• Palamatonta taustalevyä hybridi-invertterin ja turvakytkinten taakse
• Victron Orion 24V->12V muuntaja
• Työkaluja, kuten MC4-kiristystyökalu tai MC4-puristuspihtejä
• Sulaketaulua, maadoituskaapeleita, kaapeleiden suojaputkia tms.
• Victron MK3 USB VE.Bus kaapelia tietokoneeseen kytkentää varten, jolla voidaan muuttaa Victron sisäisen invertteri-laturin asetuksia

Aurinkosähköntuotanto

Paketti on mitoitettu niin, että sähkön riittävyydestä ei suunnitellulla käytöllä (alle 2,4 kWh vuorokaudessa) mökkeilykaudella (huhtikuu-syyskuu) tarvitse huolehtia, muutamasta peräkkäisestä sateisesta ja pilvisestä päivästä huolimatta. 2,4 kWh vuorokaudessa mahdollistaa esimerkiksi pakastimella varustetun jääkaapin käyttämisen, jonka vuosikulutus on alle 300 kWh. Suunnitellun käyttökauden ulkopuolella käyttö on rajoitetumpaa.

Kuten alla olevasta kuvaajasta näkyy, kesä-heinäkuussa keskimääräinen päivätuotanto on jopa 6,1 kWh/vrk, aurinkoisina päivinä ja ilman varjostusta jopa yli 8 kWh/vrk. Hyvällä säällä ylijäämäsähköä siis riittää helposti esimerkiksi useampaan kylmälaitteeseen tai sähkötyökaluihin yms. Kuitenkin akuston pitkän toimintaiän saavuttamiseksi, suosittelemme painottamaan sähkönkulutuksen päiväsaikaan, jolloin aurinkosähkö menisi suoraan käyttöön.

Lisäksi, mikäli aurinkosähkön tuotanto ei riitä esimerkiksi syksyisin kulutukseen nähden, akustoa on mahdollista ladata käyttäen esimerkiksi aggregaattia. Huom! Laitteiden kanssa suositellaan käytettäväksi invertteri/digitaalisesti ohjattua aggregaattia, jonka ansiosta virta- ja jännitepiikit ovat maltillisempia. Jos käytössäsi on vanhemman luokan aggregaatti, niin kannattaa varustaa aggregaatin kaapeli erillisellä turvakytkimellä. Anna aggregaatin käydä hetki ennen sen kytkemistä hybridi-invertteriin ja vastaavasti kytke se irti hybridi-invertteristä ennen aggregaatin sammuttamista.

Alla olevassa kuvaajassa on esitetty esimerkkinä järjestelmän akuston tila vuoden aikana, mikäli jatkuva kulutus olisi 2,4 kWh/vuorokaudessa. Kuvaajasta nähdään että akuston varaustila pysyy korkealla koko käyttökauden, jopa maaliskuun alusta syyskuun loppuun. Kesäkauden kolme muutaman päivän sadejaksoa on nähtävissä kuvaajassa ajoittaisena notkahduksena akuston varaustasossa. Alla oleva laskelma pohjautuu PVGIS-datakantaan Mikkelissä ja sen antamaan vuoden 2019 säädataan, 45 asteen kallistuskulmaan, suuntaukseen etelään ja 20% varjostushäviöihin. Akuston nimelliskoko on 12 000 Wh, mutta lyijyakun varausta ei tulisi laskea alle 50%, joten käytettävissä oleva kapasiteetti on 6 000 Wh. Laskelmaa on käytetty järjestelmän mitoitusperusteena.

Alla on järjestelmän arvioitu vuorokausituotanto eri kuukausina, josta nähdään että kesäkuukausien aurinkoisina päivinä (Tuotto, max.) sähkönkulutusta voidaan huomattavasti lisätä verrattuna sadepäiviin (Tuotto, min.). Huomaa että paketin mitoitus perustuu pilvisimpiin päiviin, tällä varmistetaan sähkön riittävyys mökkeilykaudella.

Järjestelmän talvisäilytystä varten suosittelemme asentamaan esimerkiksi seinälle pienen aurinkopaneelin ja sille PWM-lataussäätimen, jonka tyhjäkäyntikulutus on hyvin pieni. Hybridi-invertteri tulee kytkeä pois päältä talveksi, jotta sen tyhjäkäyntikulutus ei tyhjennä akustoa. Pieni pystyyn asennettu paneeli, joka ei peity lumella, kykenee ylläpitämään akkujen varausta myös talvella ja siten pidentämään akuston käyttöikää. Esimerkkeinä 2x Solarfam 100W paneeli ja Epever LandStar 10A.

Sähkönkulutus

Hybridi-inverttereitä käytettäessä tulee kiinnittää huomiota myös sen käyttämään tyhjäkäyntikulutukseen, eli virrankulutukseen lepotilassa.
Epever UPower-Hi 3000W kuluttaa jatkuvasti noin 45W (1 kWh/vrk), mutta Victronin kulutus on vain noin 13W (0,3 kWh/vrk). Eli Victronin avulla sinulla on käytettävissä suurempi määrä sähköä muille sähkölaitteille ja tämä seikka korostuu etenkin keväisin ja syksyisin.

Alla on esimerkinomaisesti kuvattu minkälaiseen sähkön käyttöön paketti on suunniteltu.

• Täysikokoinen jääkaappipakastin, 250 l + 100 l, 270 kWh vuodessa (E-energialuokka). 0,85 kWh vuorokaudessa (invertterin hyötysuhde huomioituna).
• Hybridi-invertterin omakäyttökulutus: Victron Easysolar omakäyttökulutus 0,3 kWh vuorokaudessa.
• Valaistus, 5x10 W, 3 tuntia päivässä, 0,15 kWh vuorokaudessa
• Kannettavan tietokoneen akun lataus, 0,1 kWh
• Kahden matkapuhelimen lataus, 2x0,05 kWh
• Vesipumppu 800 W 0,25 h päivässä, 0,2 kWh
• Yhteensä 2,4 kWh vuorokaudessa.
