850Wp, 500Ah/12V, 230V mökkisähköpaketti

Aiempaakin helpompi asennus! Toimitetaan valmiiksi koottujen kaapelisarjojen kanssa.

Huom! Suurissa lataussäätimissä ei ole 12V kuormaporttia, joten 12V sähkölaitteiden kanssa suosittelemme käyttämään lisävalintana saatavaa DC asennussarja B:tä.

Ota yhteyttä asiakaspalveluumme halutessasi tarkempaa suunnittelua tai räätälöintiä.

Valitse optioista sopivat kiinnikkeet aurinkopaneelille, lataussäätimen näyttö tai sopiva määrä aurinkopaneelikaapelia

850 Wp aurinkosähköjärjestelmä mökille, 12V

Paketin suunnittelussa on huomioitu pitkä kokemus off-grid järjestelmistä ja pakettiin on valikoitu kaikki tarpeelliset tarvikkeet aurinkopaneelin, akuston ja invertterin väliltä. Suunnittelussa on huomioitu käytettävyys, talvisäilytys, elinkaarikustannukset ja toimintavarmuus, samaan aikaan pyrkien pitämään hankintakustannuksen edullisena. Esimerkiksi akkukapasiteettia on pienennetty lisäämällä aurinkopaneelituotantoa, aurinkopaneelien ollessa pitkäikäisempiä ja edullisia komponentteja.

Huomaathan kuitenkin että paketti ei sisällä esimerkiksi sulaketaulua tai pistorasioiden kaapelointia, sillä näiden tarvikkeiden tarve on aina hyvin tapauskohtaista ja vaatii yksityiskohtaisempaa suunnittelua. 230V kytkennät on jätettävä sähköalan ammattilaisen tehtäväksi.

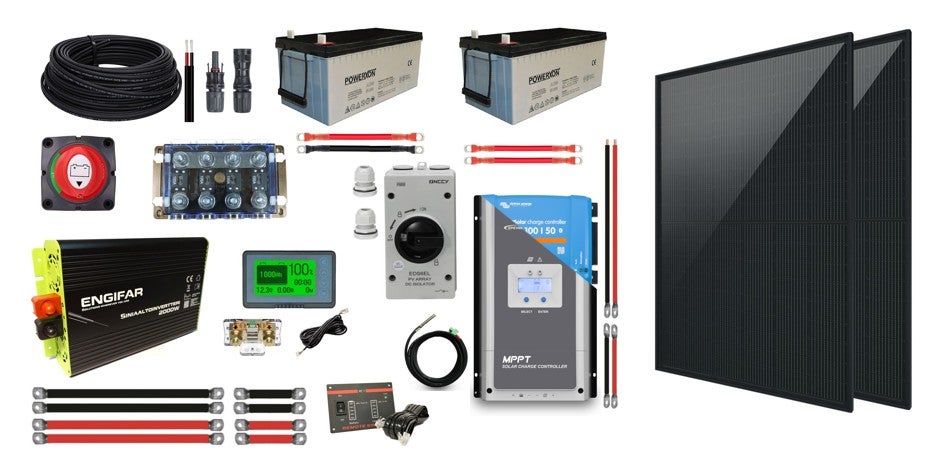

Paketin sisältö:

• 2 x 425 Wp Astronergy yksikidepaneeli, mustaraaminen
• Victron SmartSolar 50A TAI Epever MPPT 60A 6415AN Tracer lataussäädin

• Epever lämpötila-anturi RTS300R47K3.81A (vain Epeverin lataussäätimen kanssa)

• 2 x 250Ah/100h PowerXon AGM-akku

• Rinnakkainkytkentäkaapeli 30cm 25mm²
• Valitse tarvitsemasi määrä 2x6mm² aurinkopaneelikaapelia
• MC4-liitinpari, asennettuna kaapeliin
• Lataussäätimen kaapelisarja, 16mm², 2m

• Engifar RS2000P siniaaltoinvertteri 12V 230VAC + invertterin kaukosäädin RC01
• Kaapelisarja invertterille,1m 2x25mm² (kaksi plus ja kaksi miinus kaapelia)

• Sulakekotelo neljälle rinnankytkettävälle sulakkeelle + akkukytkin + 20cm 2x25mm2 pluskaapelia

• Akkumonitori TF03K, kytkentäsarja

• Turvakytkin 1500VDC 55A, Slocable
• Käyttö- ja asennusohjeet

Paketin lisätarvikkeet alasvetovalikoista:

• Lataussäätimen näyttö Epever MT50 tai Victron MPPT control ja 1,8m VE.Direct kaapeli
• Asennussarja B, DC kuormille (Jos käyttöösi tulee DC-kuormia, esim. valot jne., niin asennusarjan avulla saat ne kytkettyä akustoon omaksi osioksi)

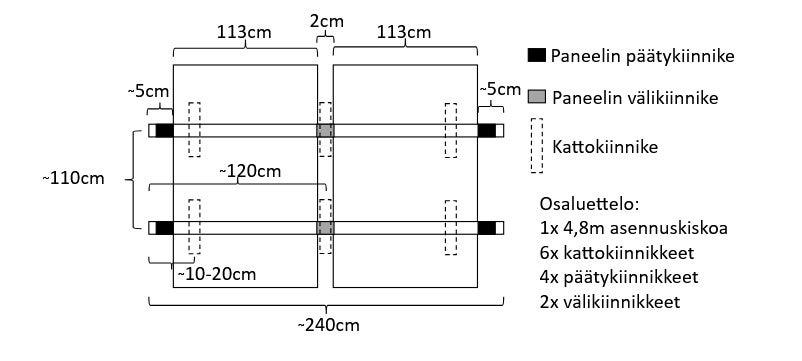

• Aurinkopaneelin asennustelineet. Valmis kiinnikesarja katolle sisältää tarvittavan määrän alumiinikiskoa, kattotyyppikohtaisia kattokiinnikkeitä sekä paneelikiinnikkeet. Vaihtoehtona on myös maa-asennusteline sekä asennus esimerkiksi seinälle kolmiomallisilla tai Z-mallisilla kiinnikkeillä
• Invertterityypin voi vaihtaa Epever IP2000-12-Plus(T) siniaaltoinvertteriin, jossa on monipuoliset ominaisuudet ja LCD-näyttö.

Paketti ei sisällä:

• Palamatonta taustalevyä invertterin ja turvakytkinten taakse
• Työkaluja, kuten MC4-kiristystyökalu tai MC4-puristuspihtejä
• Sulaketaulua, maadoituskaapeleita, kaapeleiden suojaputkia tms.

Aurinkosähköntuotanto

Paketti on mitoitettu niin, että sähkön riittävyydestä ei suunnitellulla käytöllä (alle 1,2 kWh vuorokaudessa) mökkeilykaudella (huhtikuu-syyskuu) tarvitse huolehtia, muutamasta peräkkäisestä sateisesta ja pilvisestä päivästä huolimatta. 1,2 kWh vuorokaudessa mahdollistaa esimerkiksi noin 150l/20l pakastinlokerolla varustetun jääkaapin käyttämisen, jonka vuosikulutus on noin 150 kWh. Suunnitellun käyttökauden ulkopuolella käyttö on rajoitetumpaa. Kuten alla olevasta kuvaajasta näkyy, kesä-heinäkuussa keskimääräinen päivätuotanto on jopa 3,0 kWh/vrk, aurinkoisina päivinä ja ilman varjostusta jopa yli 4 kWh/vrk. Hyvällä säällä ylijäämäsähköä siis riittää helposti esimerkiksi useampaan kylmälaitteeseen tai sähkötyökaluihin yms. (Kuitenkin akuston koon vuoksi emme suosittele jatkuvasti yli 2,4 kWh vuorokausikulutuksia, tällöin yön aikana tapahtuva purkautuminen alkaa rasittaa akustoa ja lyhentää akuston elinikää).

Alla olevassa kuvaajassa on esitetty esimerkkinä järjestelmän akuston tila vuoden aikana, mikäli jatkuva kulutus olisi 1,2 kWh/vuorokaudessa. Kuvaajasta nähdään että akuston varaustila pysyy korkealla koko käyttökauden, jopa maaliskuun alusta syyskuun loppuun. Kesäkauden kolme muutaman päivän sadejaksoa on nähtävissä kuvaajassa ajoittaisena notkahduksena akuston varaustasossa. Alla oleva laskelma pohjautuu PVGIS-datakantaan Mikkelissä ja sen antamaan vuoden 2019 säädataan, 45 asteen kallistuskulmaan, suuntaukseen etelään ja 20% varjostushäviöihin. Akuston nimelliskoko on 6 000 Wh, mutta lyijyakkun varausta ei tule laskea alle 50%, joten käytettävissä oleva kapasiteetti on 3 000 Wh. Laskelmaa on käytetty järjestelmän mitoitusperusteena.

Alla on järjestelmän arvioitu vuorokausituotanto eri kuukausina, josta nähdään että kesäkuukausien aurinkoisina päivinä (Tuotto, max.) sähkönkulutusta voidaan huomattavasti lisätä verrattuna sadepäiviin (Tuotto, min.). Huomaa että paketin mitoitus perustuu pilvisimpiin päiviin, tällä varmistetaan sähkön riittävyys mökkeilykaudella.

Sähkönkulutus

Alla on esimerkinomaisesti kuvattu minkälaiseen sähkön käyttöön paketti on suunniteltu.

• 230V Jääkaappi pakastinlokerolla, 160 + 20 l, 150 kWh vuodessa (entinen A+, nykyinen F-energialuokka). 0,50 kWh vuorokaudessa (invertterin hyötysuhde huomioituna).
• Invertterin omakäyttökulutus, 0,2 kWh vuorokaudessa.
• Valaistus, 5x10 W, 3 tuntia päivässä, 0,15 kWh vuorokaudessa
• Kannettavan tietokoneen akun lataus, 0,1 kWh
• Kahden matkapuhelimen lataus, 2x0,05 kWh
• Vesipumppu, 800W, 15 min vuorokaudessa, 0,2kWh
• Yhteensä 1,25 kWh vuorokaudessa.
